ENE-009实时监测预警主机
实时监测与预警主机及相应客户端软件具有以下主要特性和功能:
  硬件:
  Linux操作系统,嵌入式结构
  视频压缩标准:H.264
  可实时连接1~8路视频,并可再扩展连接4/9/16路摄像机
  支持云台镜头远程控制
  支持16路模拟量数据采集和传输
  (选项)支持特殊串口协议仪表的接入(二次通信协议开发)
  支持将相关的实时模拟量数值叠加在实时画面上
  主机前面板设数据显示屏,可以实时显示和修改设置
  支持模拟量四限位预警报警功能
  支持视频丢失、模拟量断线、主机停机、硬盘故障等各种报警
  支持硬盘录像(可带两个2000GB容量IDE硬盘)、记录模拟量数据和报警信息
  支持动态IP网络连接
  支持双向语音对讲
  支持远程配置、软件更新

  系统软件
  支持图像网络远程观看
  支持监控中心电视墙输出
  支持图像4、9、16画面及多种分割画面显示
  支持图像轮巡显示
  支持抓拍、录像、云台镜头控制
  支持图像实时转发
  支持模拟量实时曲线显示
  支持模拟量四限联动图像报警
  支持模拟量报警值、最大值、平均值显示
  支持数据库存储历史数据
  支持远程图像查询回放
  支持远程数据查询回放
  支持模拟量历史曲线、模拟量最大值、最小值显示及平均值曲线显示
  支持各种数据统计图显示
  支持报警图像自动弹出
  支持监控中心端打印事故报警报表、设备报警报表
  (选项)支持根据行业要求对数据库操作进行各种计算功能

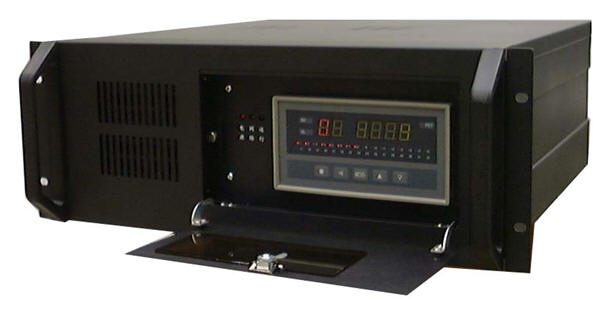

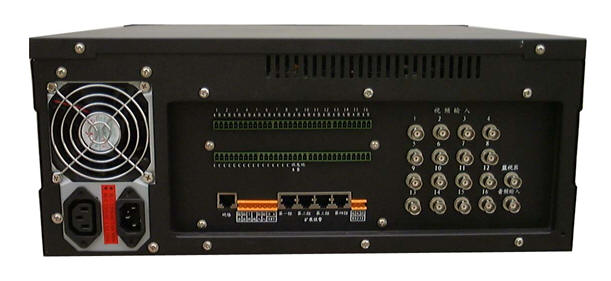

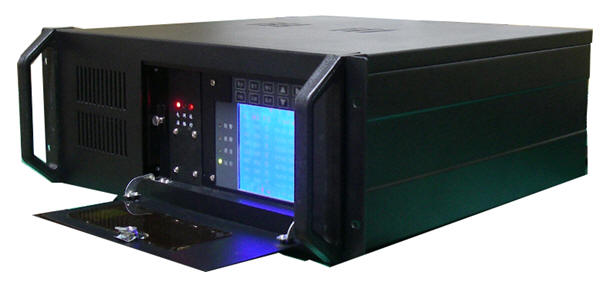

外观图:

图像技术规范:
压缩标准: (图像)H.264, (声音)Oggvorbis、G.723
图像分辨率: 704×576(光纤或无线局域网), 352×288(ADSL或无线网)
图像采集帧率: 25帧/秒(PAL制)
视频输入: 1~8路独立图像输入,第一路可接4/9/16路分割器扩展视频)
视频输出: 1路(实时1路图像或分割图像)
录像: 2 x 2000GB硬盘录像
语音对讲: 1对
音频输入: 1~4路
码流: 150K~400K bps(CIF)1.2M~2Mbps(D1)

图像传输规范:
网络协议: TCP/IP
因特网联接服务: 可选网络服务完成动态IP地址用户间的自动联接
上网操作: 即插即用,加电自动连接网络卡

电气环境特性:
输入/输出控制: 输入:模拟量输入16路。报警输入信号开关量4路(可再扩展32路,或16分区112路) 输出:开关量2路(可扩展至16路)
串行数据接口: RS485
云台驱动: RS485
系统密码保护: 远程更改系统配置,带权限密码保护;
远程观看,带权限密码保护
工作温度: -10~55℃(内置硬盘时40℃)
相对湿度: 0~90% 无凝结

传感器分线连接方式:
输入信号: 直流电流:4mA~20mA
输入通道: 16通道统
模拟量基本误差: ±0.5% F.S
数据采集周期: 每通道100毫秒
通信方式: RS485
通信模式:: 串行,8位数据位,1位停止位,无奇偶校验
通信速率: 9600
报警功能: 四(上下)限报警
工作温度: 0~50℃
相对湿度: 0~80% 无凝结

传感器总线方式:
输入通道: 16通道
通信方式: RS485
通信速率: 9600
